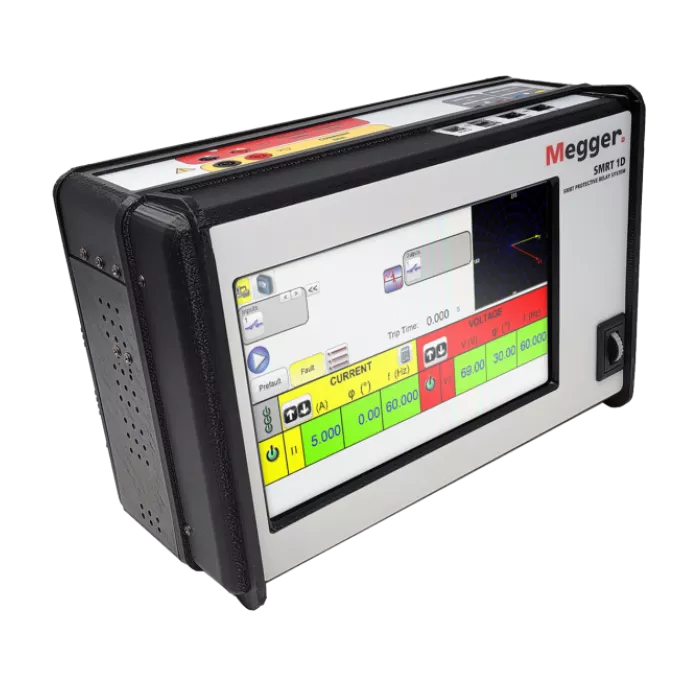

SMRT1 and SMRT 1D single phase relay test systems

ระบบทดสอบรีเลย์เฟสเดียว SMRT1 และ SMRT1D เป็นชุดอุปกรณ์แบบสแตนด์อโลนที่ผสานรวมแรงดันไฟฟ้าที่สอดคล้องสูงเข้ากับกระแสไฟฟ้าสูง เพื่อทดสอบรีเลย์กระแสเกินแบบอิเล็กโทรแมคคานิกส์ โซลิดสเตต และไมโครโปรเซสเซอร์ ซึ่งรวมถึงรีเลย์ควบคุมแรงดันไฟฟ้า รีเลย์ควบคุมแรงดันไฟฟ้า และรีเลย์กระแสเกินแบบกำหนดทิศทาง นอกจากนี้ยังสามารถทดสอบแรงดันต่ำ/เกิน, แรงดันต่ำ/เกินลำดับลบ, อิมพีแดนซ์เฟสเดียว, กำลังไฟเฟสเดียว, รีเลย์ควบคุมทิศทาง, รีเลย์ซิงโครไนซ์, รีเลย์ซิงโครไนซ์อัตโนมัติ, รีเลย์สมดุลกระแส, ความถี่, โวลต์/เฮิรตซ์, รีเลย์ปิด, รีเลย์ความร้อน และรีเลย์อื่นๆ อีกมากมาย (ดูรายละเอียดเพิ่มเติมในส่วนแอปพลิเคชัน)

SMRT1 สามารถควบคุมด้วยตนเองได้ด้วย Smart Touch View Interface (STVI) ใหม่ของ Megger STVI คือซอฟต์แวร์อินเทอร์เฟซผู้ใช้แบบอัตโนมัติ/กึ่งอัตโนมัติรุ่นที่สองของ Megger ด้วยหน้าจอสัมผัส TFT LCD ความละเอียดสูง สีเต็มรูปแบบ ขนาดใหญ่ ช่วยให้คุณสามารถทดสอบแบบแมนนวล แบบสเตธสเตต และแบบไดนามิคได้อย่างรวดเร็วและง่ายดาย โดยใช้หน้าจอทดสอบแบบแมนนวล รวมถึงใช้โปรแกรมทดสอบที่ตั้งไว้ล่วงหน้าในตัวสำหรับรีเลย์ยอดนิยมส่วนใหญ่ STVI แสดงค่าที่วัดได้ เช่น แอมแปร์ AC และ DC โวลต์ AC และ DC และเวลาเป็นวินาทีและรอบ ขึ้นอยู่กับประเภทของการทดสอบที่เลือก อาจแสดงค่าอื่นๆ เช่น มุมเฟส ความถี่ โอห์ม วัตต์ VA หรือตัวประกอบกำลัง/ตัวประกอบการกระจาย มีหน้าจอเมนูและปุ่มฟังก์ชันหน้าจอสัมผัสให้เลือกฟังก์ชันการทดสอบที่ต้องการได้อย่างรวดเร็วและง่ายดาย สามารถบันทึกผลการทดสอบลงใน STVI เพื่อดาวน์โหลดลงในไดรฟ์ USB เพื่อถ่ายโอนหรือพิมพ์รายงานการทดสอบ SMRT1D มี STVI ในตัว

สำหรับการทดสอบอัตโนมัติเต็มรูปแบบ SMRT1 (หรือ SMRT1D) ยังสามารถควบคุมโดยคอมพิวเตอร์ได้เต็มรูปแบบผ่านซอฟต์แวร์การจัดการการทดสอบรีเลย์ (RTMS) ที่ทำงานบนพีซี RTMS คือโปรแกรมซอฟต์แวร์ที่เข้ากันได้กับ Microsoft Windows XP/Vista/7/8/10 ซึ่งออกแบบมาเพื่อจัดการทุกด้านของการทดสอบรีเลย์ป้องกัน
